在建筑设计和工程领域，自动化模型成图是一个关键的技术发展方向。通过使用先进的建模软件，如Rhino和VisualARQ，ArchiCAD，建筑设计师和工程师能够实现自动分板定量、非标件编号和尺寸自动标注等功能，大大提高工作效率和精度。

Rhino1.0 工作法

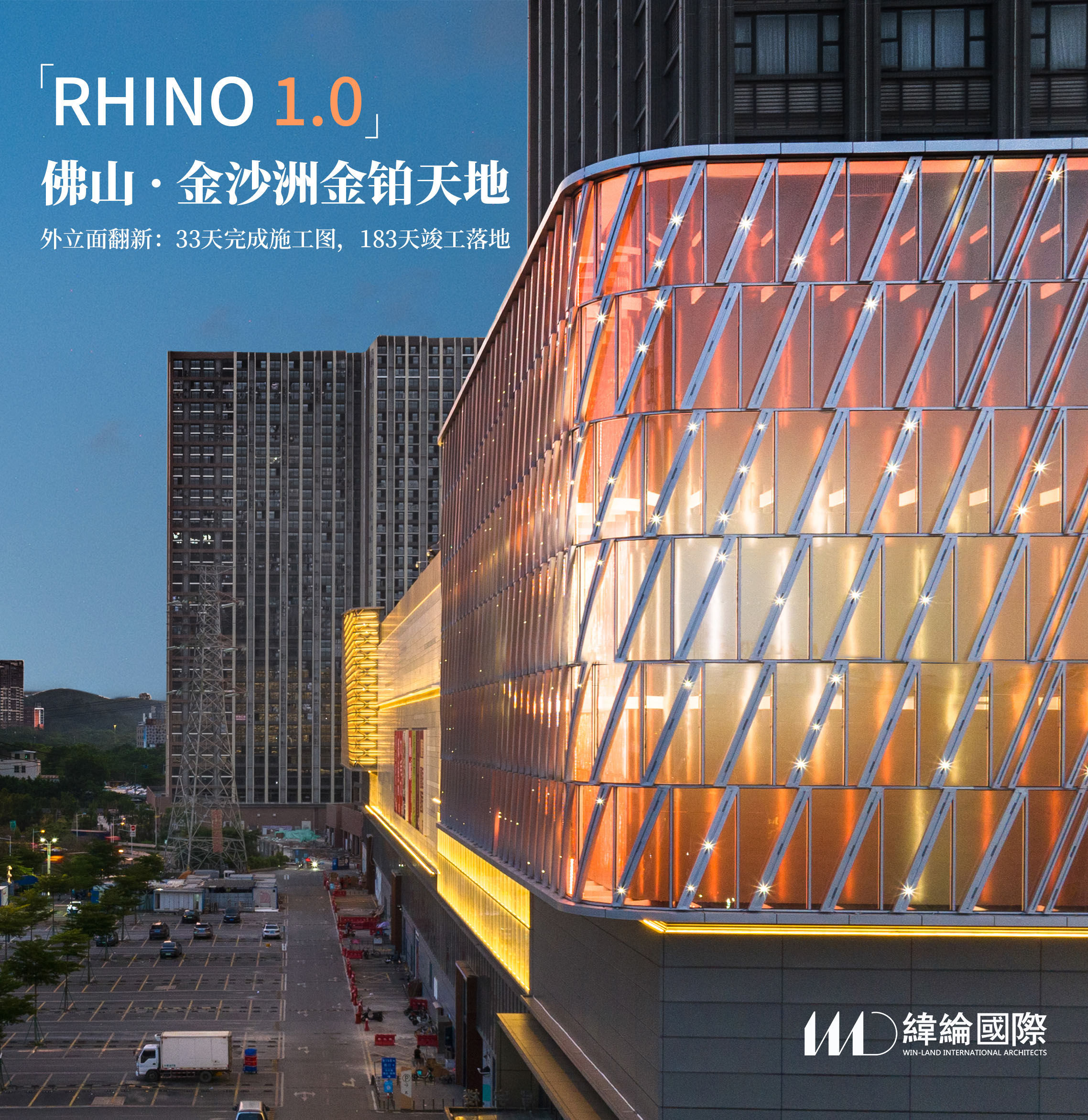

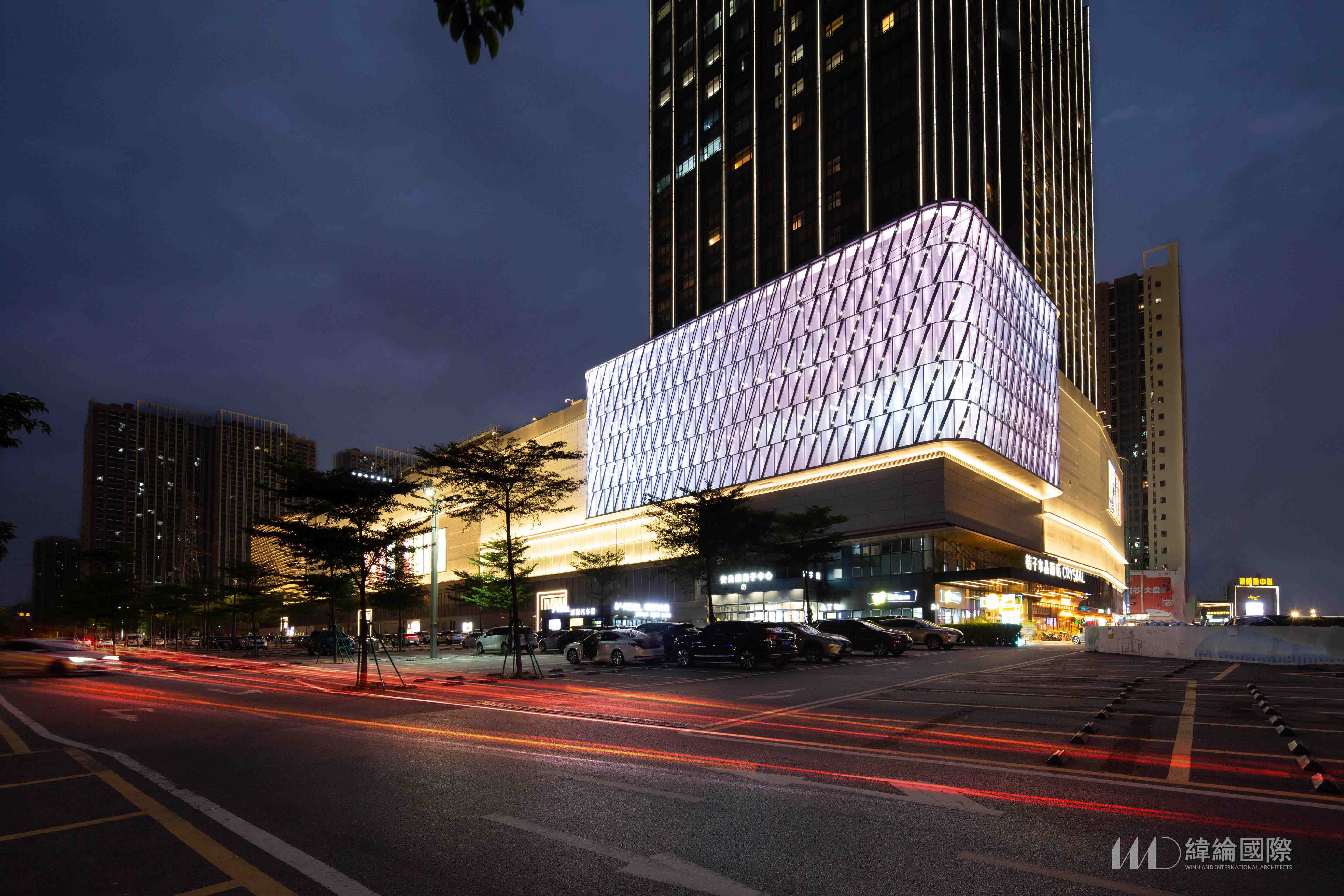

《佛山 · 金沙洲金铂天地》

  外立面翻新

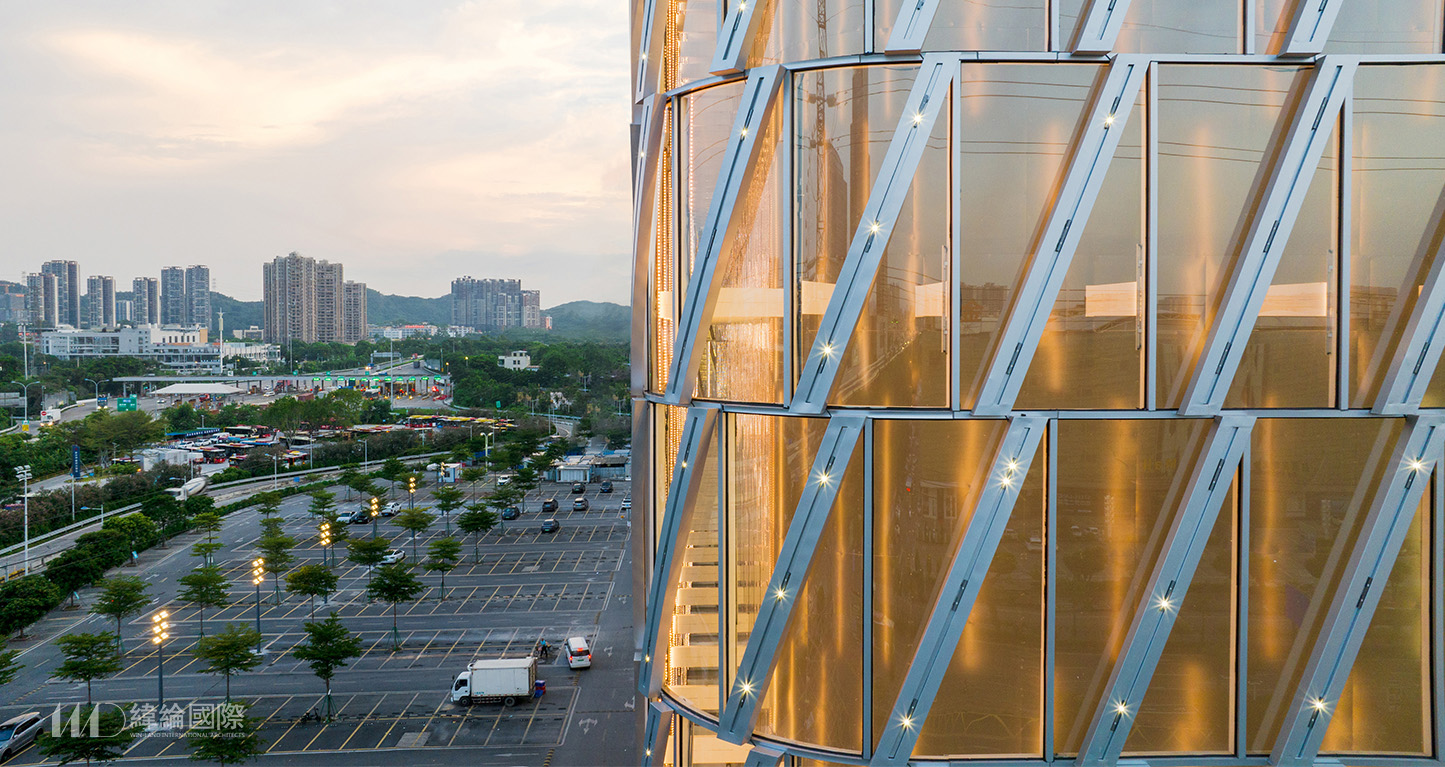

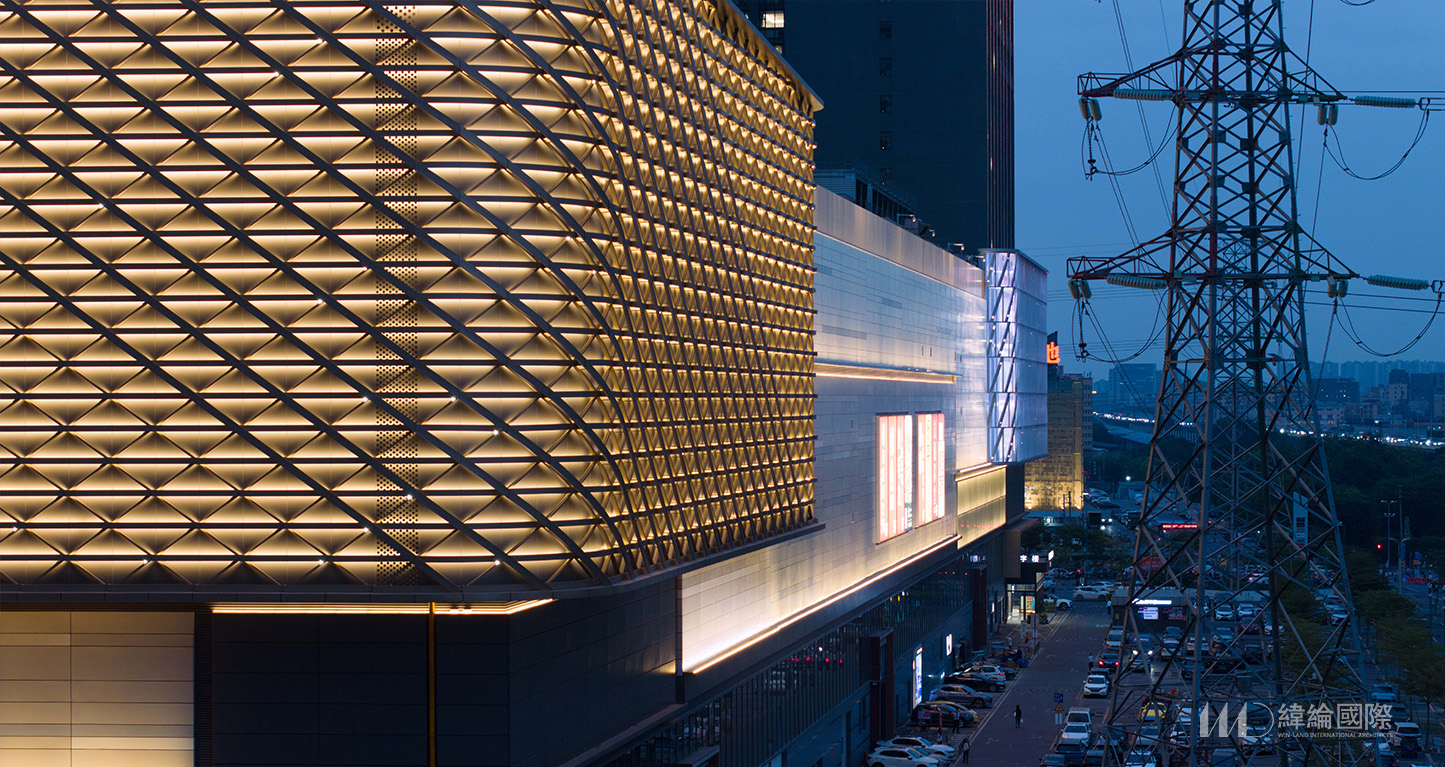

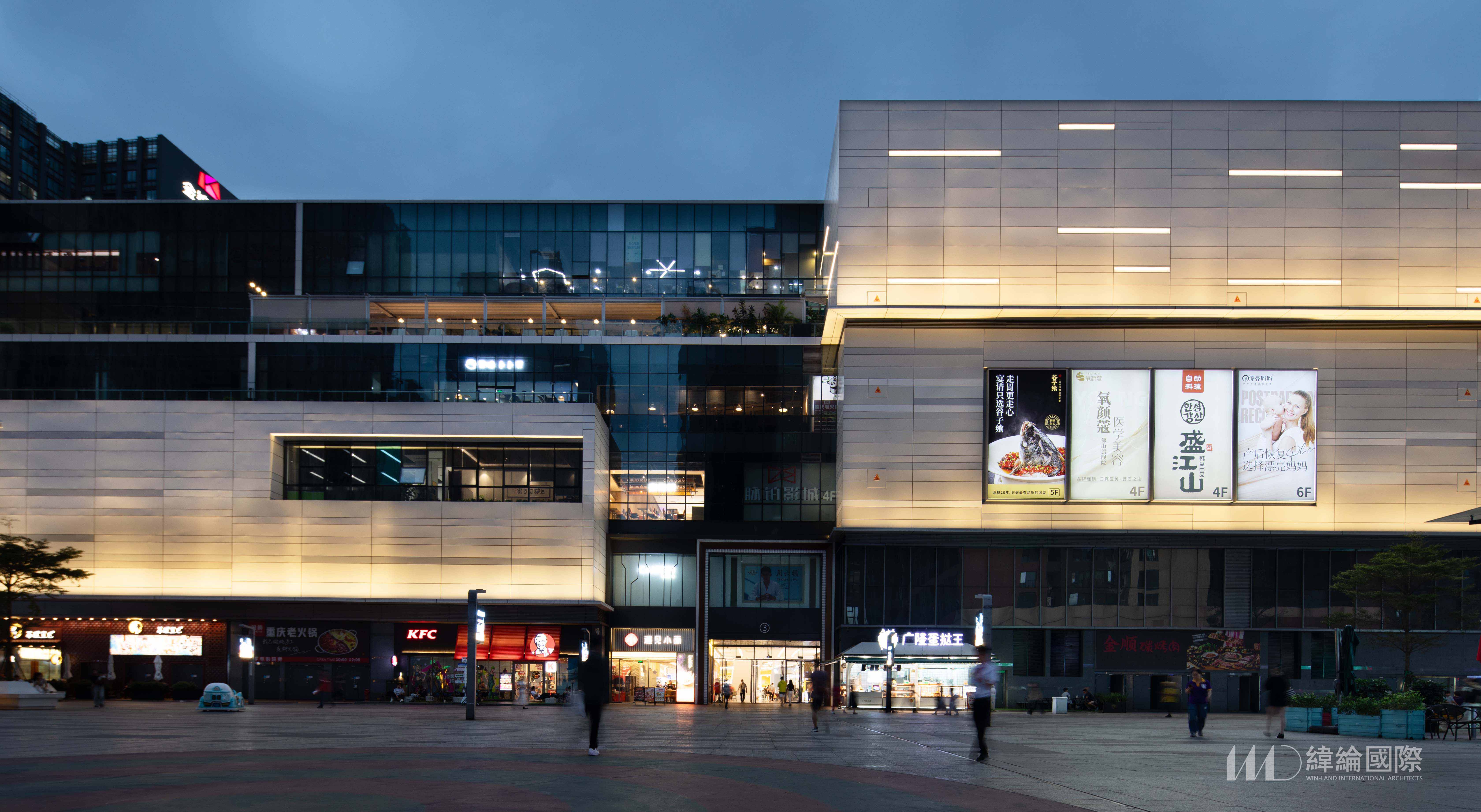

以全新的外观和独特的灯光装饰，商场建筑焕发出无限的魅力和吸引力，为商场带来与众不同的视觉体验。

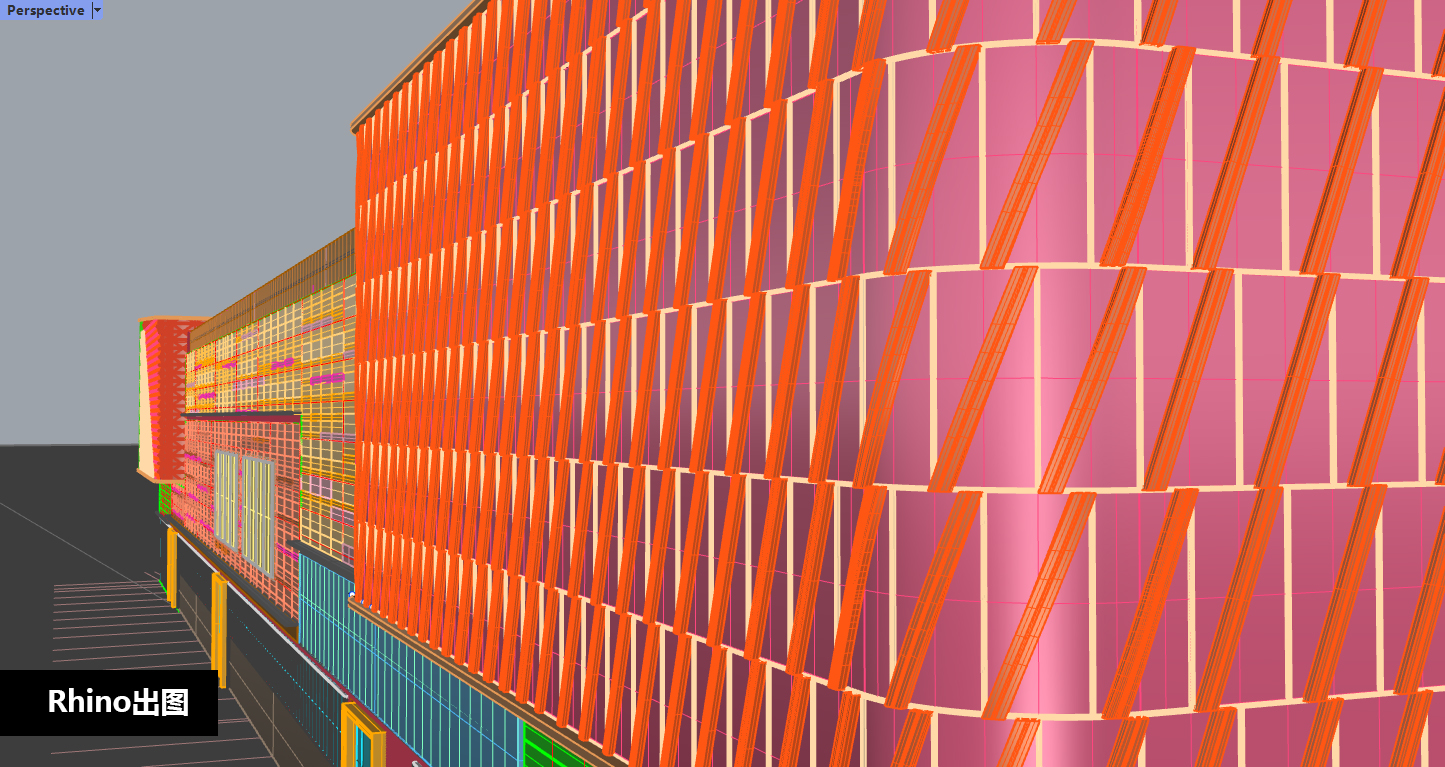

《佛山 · 金沙洲金铂天地》是全程采用了Rhino软件进行模型出图，而非传统的CAD软件出图模式，项目模型直接发给厂家深化和加工（标准件）。

项目设计过程中的一个突破，即引入了Rhino的BIM软件VisualARQ，它提供了基本的墙、梁、板、柱、楼层、楼栋，以及其他一些插件，为设计工作提供了强大支持，弥补了Rhino在出图方面的诸多缺陷。

在项目中，使用VisualARQ能够有效解决在生成平立剖时出现的碎线问题，确保图纸完整，同时还能保留原始图层和数据，以及在AutoCAD中的填充操作，极大地提升了绘图效率和质量。

立面翻新计划

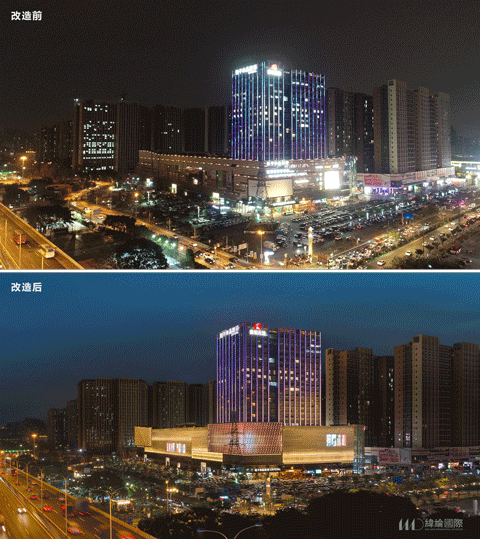

该项目涉及Rhino 1.0 版本的外立面翻新设计，旨在通过升级现有的外立面外观和灯光，提升商场建筑的外观和昭示性。

技术挑战

在翻新过程中，需要克服诸如施工进度快、材料选择和空间利用等技术挑战，以确保设计方案的实施可行性。

效果展示

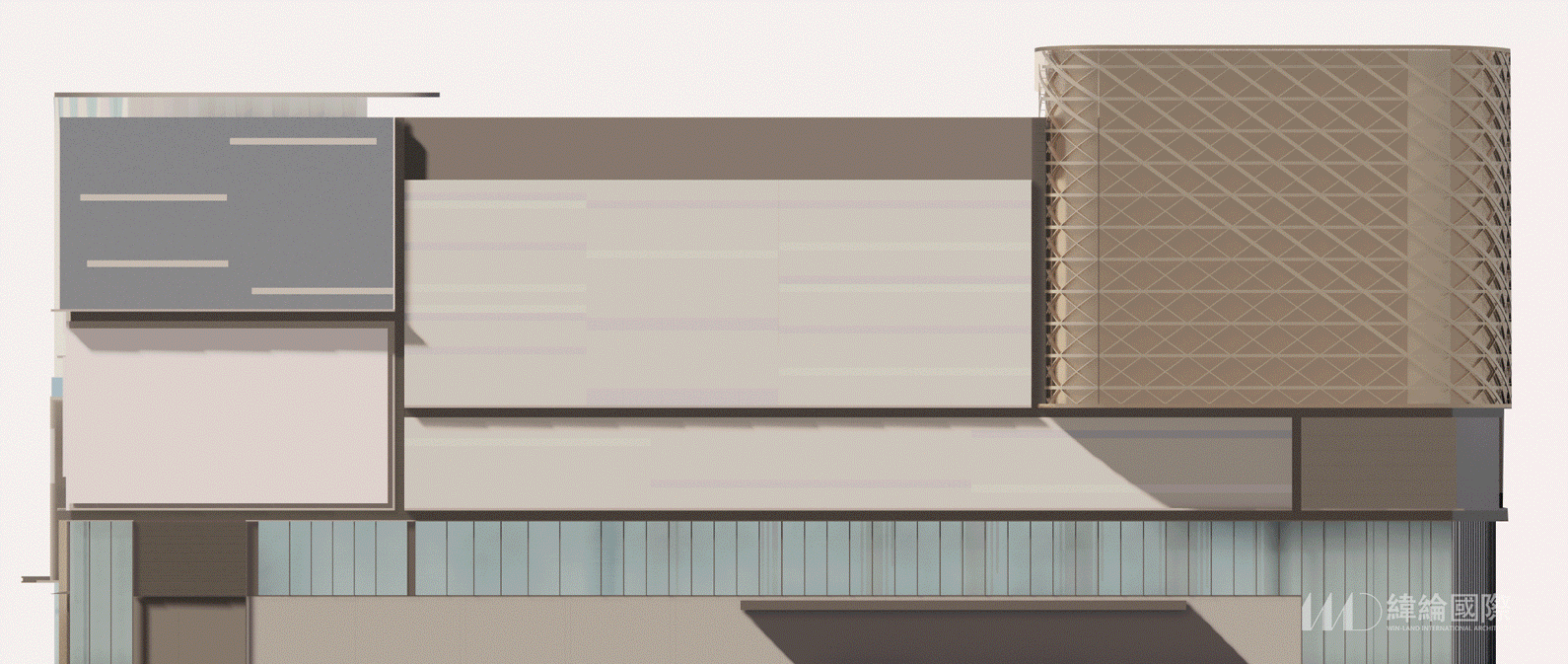

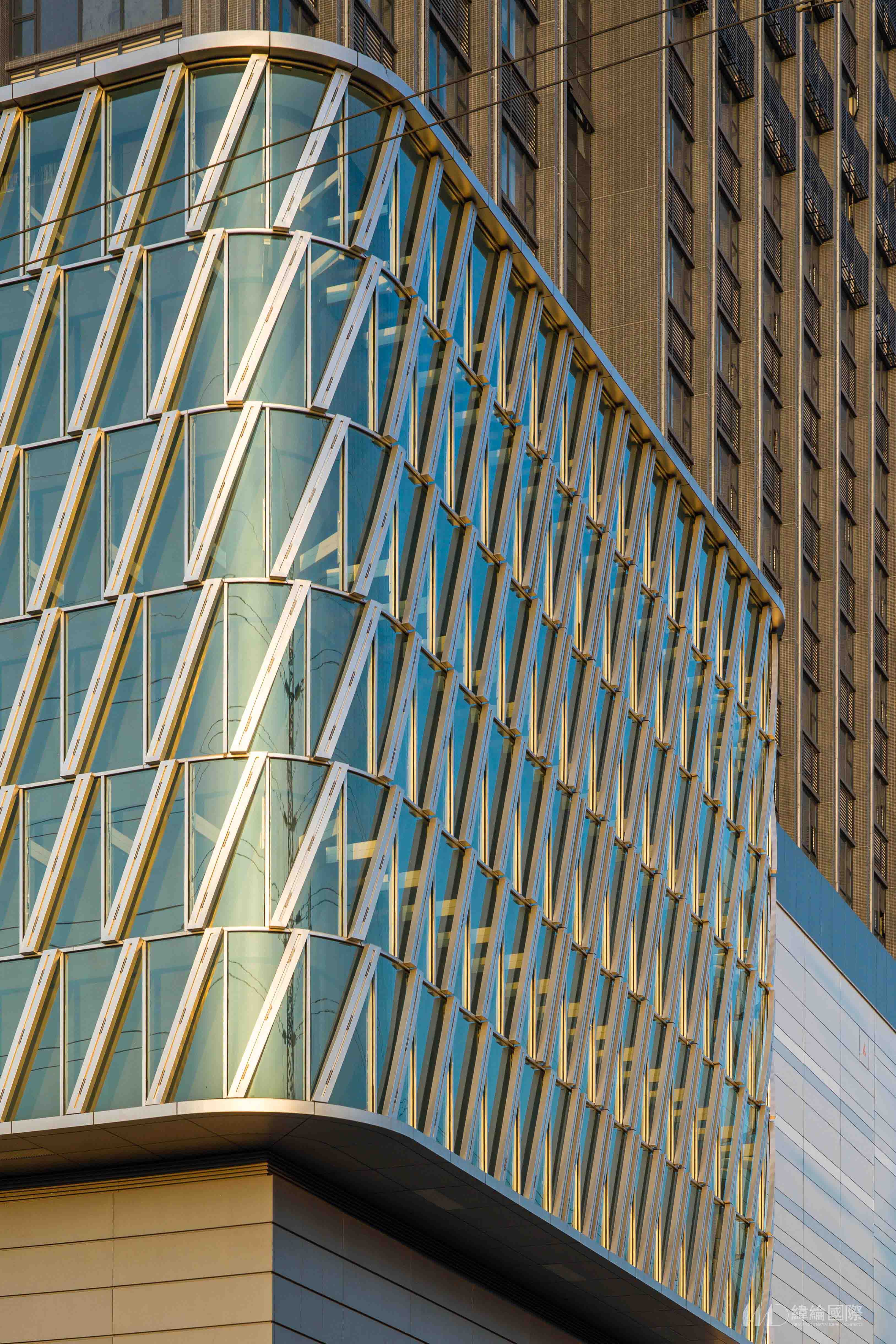

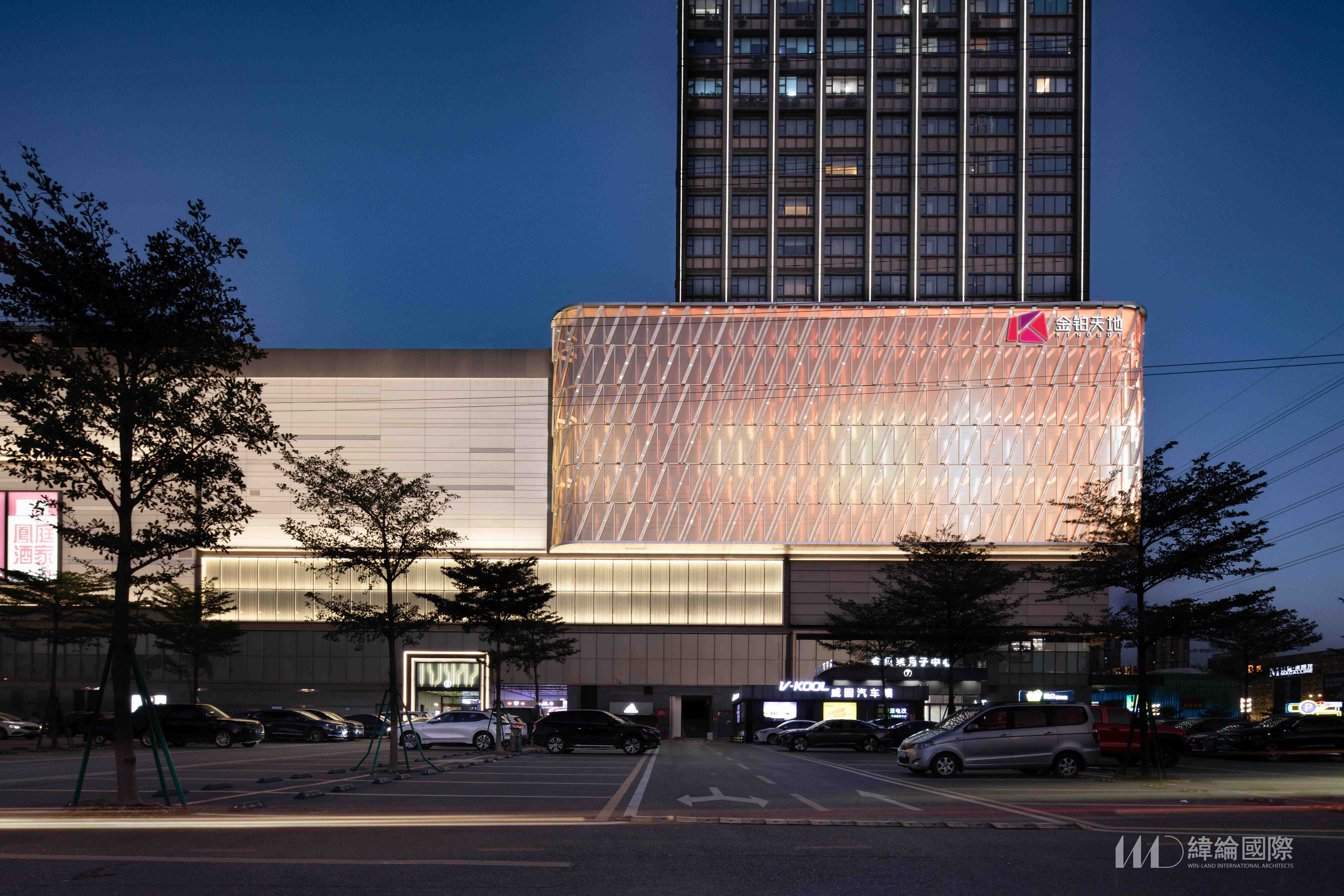

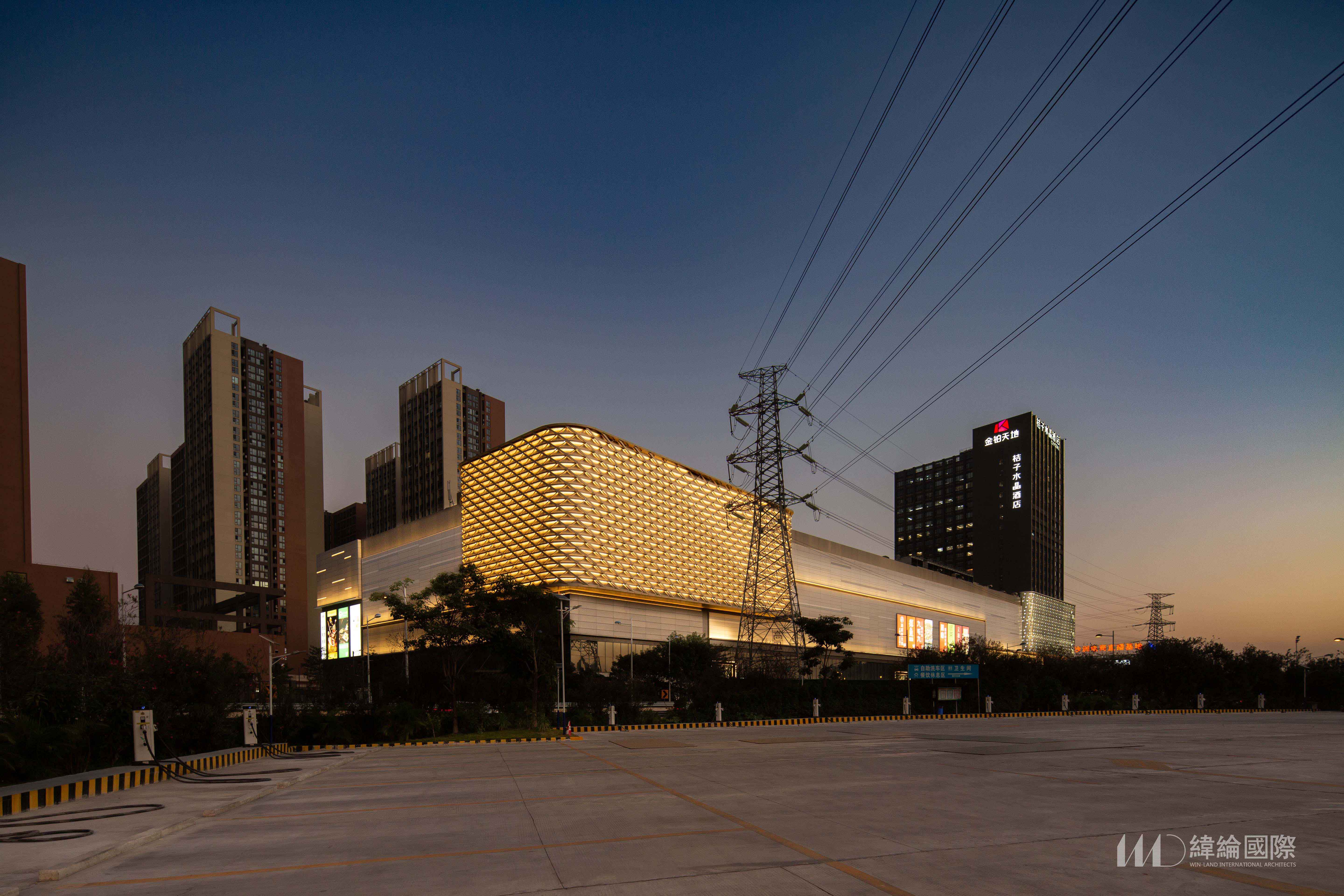

通过Rhino模型的应用，我们能够更直观地展示翻新后的外立面效果，提前预览设计成果，并且追求所有信息源于一个模型。

  Rhino第一板斧

Rhino具备覆盖从前端设计到后端生产的全产业链基础。与ArchiCAD、SketchUp和3DMax等软件在模拟三维方面的主要区别在于，这些软件采用的是基于匹配的网格面，如一个圆柱体被分割成多个平面来模拟其形状。而Rhino则是通过数字公式来支持这个圆柱体，因此能够更精确地呈现圆柱体的形状，避免了出现许多小折面。这也是选择Rhino进行金沙洲项目设计的原因之一，因为它能够处理复杂的几何形状，为施工方的深化工作提供了便利。

  Rhino第二板斧

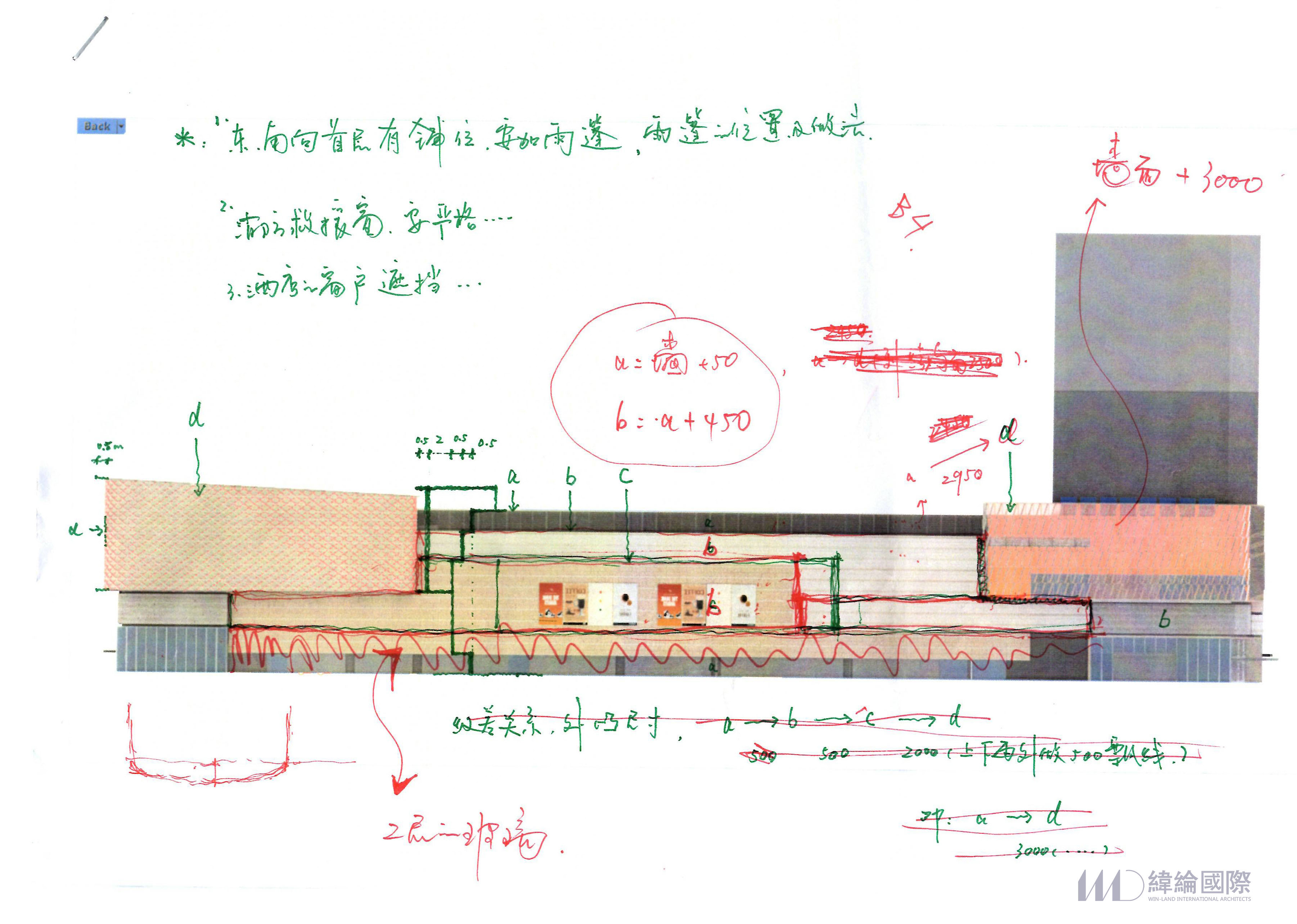

设计的同时做分析，汇报时又再次利用分析

设计的同时做分析，汇报时又再次利用分析，这并非线性思维，而是一个连续的过程。通过有理有据的推导，逐步获取所需的信息和资料，同时形成最终的汇报文本。

  Rhino第三板斧

图块管理 + 图层管理 + Xref

 定量

使用A.B.C模数化分板，能够对建筑分板结构进行精准的定量分析，帮助工程师更好地掌握建筑物结构特征。

 灵活

这种定量方法能够显著提高工程测量和计划的效率，从而为设计团队节省宝贵的时间和人力成本。

易抽调数据

A.B.C技术还可以智能优化分板设计，确保结构稳定性和建筑美学之间的完美平衡。

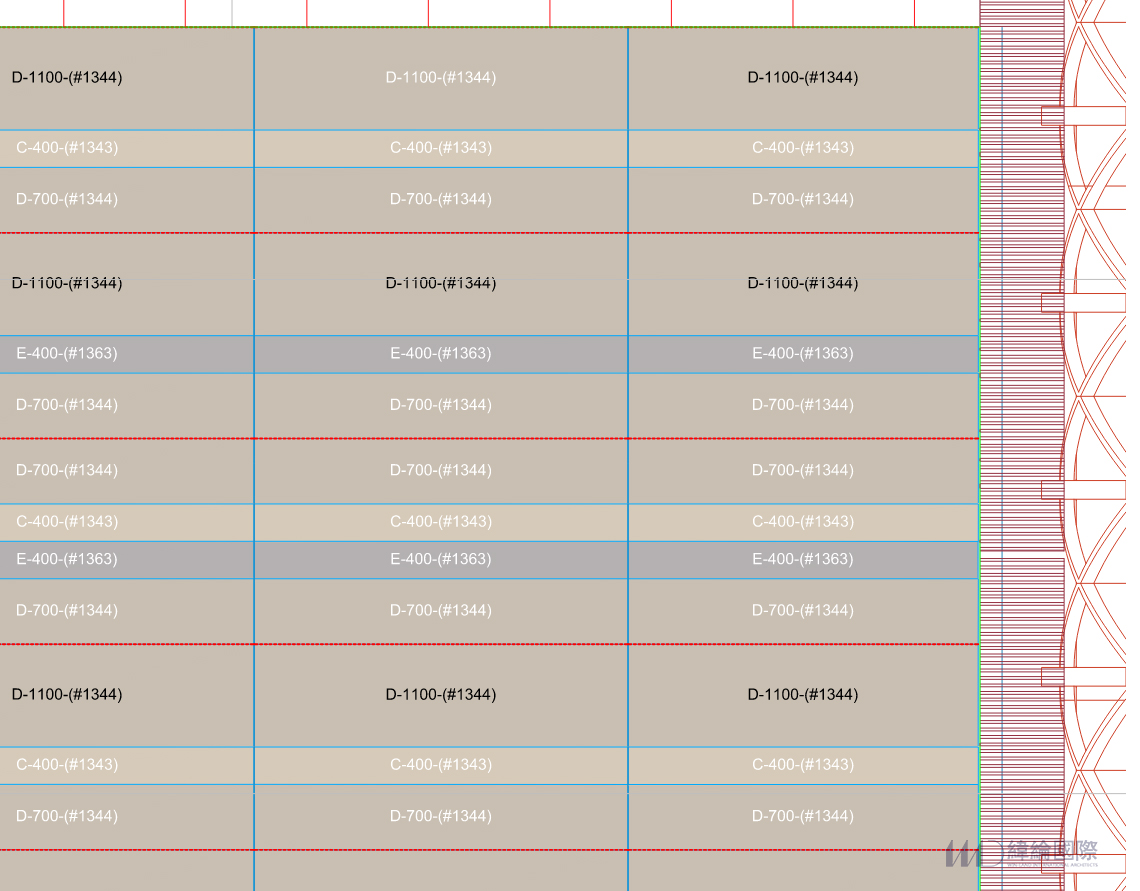

Rhino可在模型里储存数据。如金沙洲项目里的每个铝合金板材都有自己的标准件编号+高度，防止工人看错板材颜色色号。

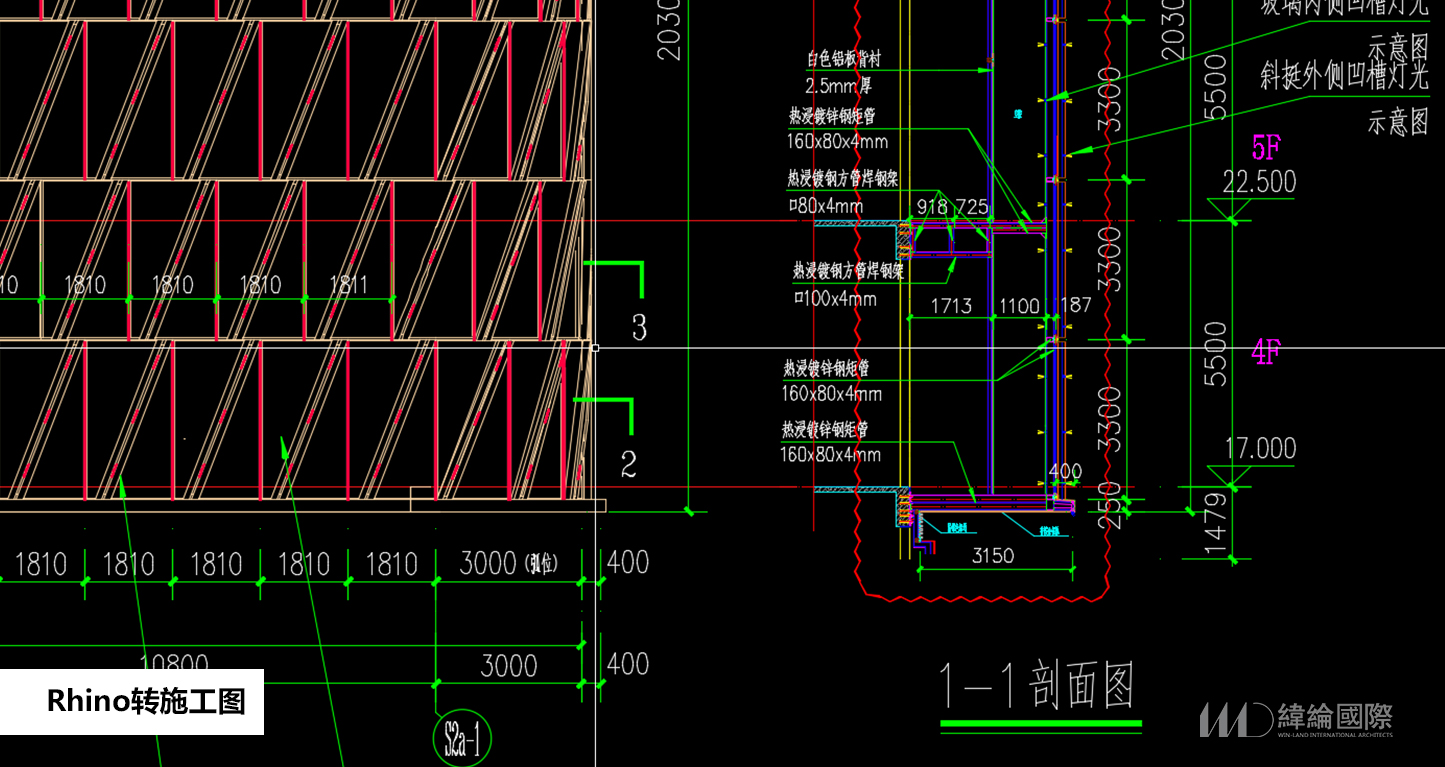

在做立面图时，把图块炸开，每一行独立ID抽取出来，放在板块的中心点上，然后删掉平面，用AutoCAD的填充来代替平面，所以在AutoCAD里才能显示出这张图。
