近日由纬纶国际设备组各资深专业人员组织前往金沙洲金铂天地，进实地学习与交流。
▲给排水组
▲电气组
▲暖通组

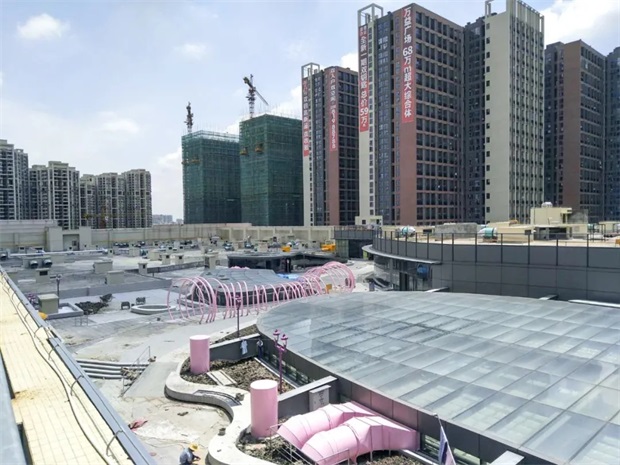

金沙洲金铂天地作为金沙洲商圈商业体量最大的购物中心，无论在商场运营、分区与空间流线、设备技术等方面，都极具学习参考价值，优秀的技术力量亦成就了今日金沙洲商圈人气商场TOP1的地位。此次实地走访，主要参观了设备房、管井、屋顶设备区，纬纶设备组精英团队进行了学习总结，以供大家交流学习：
陈德华
设备组 | 设备组总工程师
-关于给排水系统-
采用变频水泵+生活水池方式。究竟做水池还是水箱方式，业界均有两种做法，采用哪一种需要和甲方和审图等部门充分沟通，因为直接影响建筑布局，据了解水池大于600立方，估计调节系数超0.3。

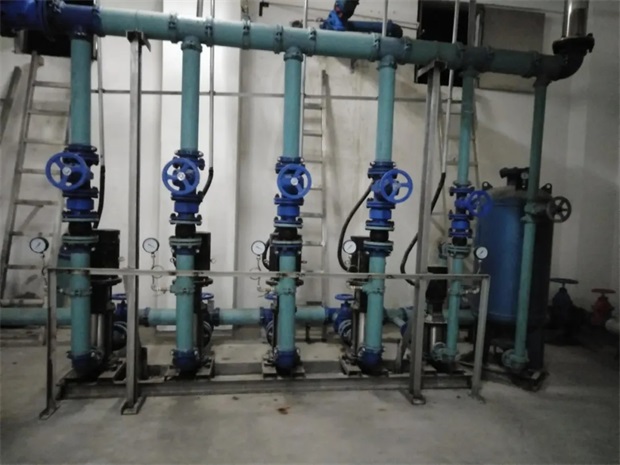

▲给水系统
没明显见虹吸雨水系统，天面雨水系统施工观感一般；其他位置排水管做隐蔽好，管径较大如基本采用d160,d200规格，远满足峰值秒流量。
-关于综合管线-

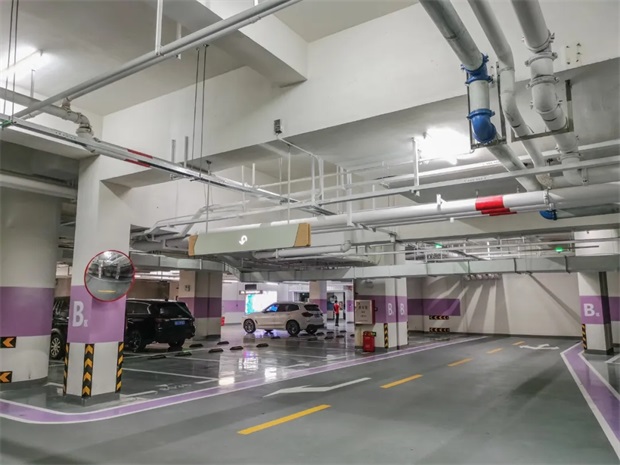

室内综合管线采用同色处理，碰撞处进行了细心处理；室外园林场地管线既保证了良好的标识性，同时隐蔽性好。
▲综合管线
张家立
设备组 | 给排水设计师
-关于空调制冷机房-
参观空调制冷机房时发现冷水泵的管道、冷却泵的管道，空调机组的管道采用了橡胶进行包裹，使达到保温的作用，但保温效果最好的是采取铝箔进行包裹，此时需要结合工程造价情况综合考虑。
▲空调机房
-关于水泵房-
项目泵房空间较大，使得泵房内空气条件保持在较好水平，水泵控制柜设有一个专用的控制房间比邻水泵房，使得泵房的使用安全性大大提高。
▲水泵房
谭泳东
设备组 | 电气设计师
空调机房内防雷接地线，采用扁钢25×4，与动机的接线采用铜编织线连接，电箱也是如此。

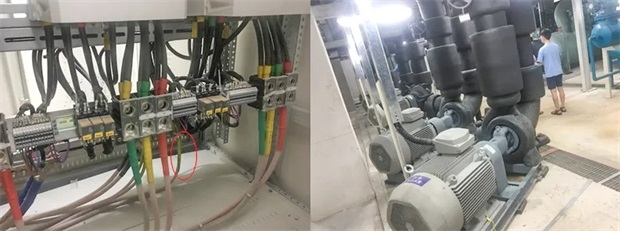

▲防雷接地线
水泵控制箱可以采用SC管引到箱体，直接放到水井上方，简单方便。地下室内的箱体用强电间装起来，方便管理，避免误操作。
▲水泵控制箱、地下室内箱体
屋面风机控制箱就近放置，可采用混凝土底座架高。
▲屋面风机
王海玲
设备组 | 给排水设计师
-考察收获-
第一点：让我接触到全新的知识。了解到设备另外两个专业的相关实体知识。考察时发现原来空调机房所需的泵是如此之大，空调所用的水管比水专业的是大那么的多；发现电房原来都做了绝缘措施，电房地下好多坑洞原来是线槽，甚至第一次听到他们专业的“新”名词等。
▲湿式报警阀
第二点：让我看到设计中的成品。一直只会在图纸上了解得头头是道，却未亲自到达现场看过，图纸上的设计在现实中究竟是怎么样的？而本次考察明白了为什么当理论与实践相联系时，人记忆中的知识会变得更加清晰明了，才发现规范上的文字条条都是“警钟”，违反不得。
▲雨水井
第三点：看到的设计中的不足。学习永远是一个循序渐进的过程，在首次设计商场时，我并未注意到原来商场需要考虑的东西与其他塔楼的不一样，例如：商场需要考虑屋面绿化给水，需要考虑到中庭气泡灭火等。通过这次考察学习为今后的设计打下良好的基础。
▲屋面绿化给水
吴秀荣
设备组 | 电气组长
作为设备专业的项目考察，本人认为应该以项目实际运营后，在项目真正投入使用，对项目设施以及项目在用设备的安装、使用、维修、更换全方位的回访，让设计更符合使用要求，让设计回归生活并提高人们的生活质量。
-高低压变配电房的设计与使用-
▲电房
第一点：在现场参观的电房是很美观、整齐的，各类设备布置明确、标记清晰，净高4米的电房内一点也不觉得热闷。
第二点：电缆从下面电缆沟走线，母线槽从上部走线，错落分布，充分利用空间。
第三点：现场采用了大功率，高能效的干式变压器，SCB11-2500KVA，新型高效节能的变压器是时代所需。
-空调中央机房-
大型动力设备的配电是电气设计的一个重点、难点，怎样安全、有效、节约地设计体现了电气设计的重要功底。

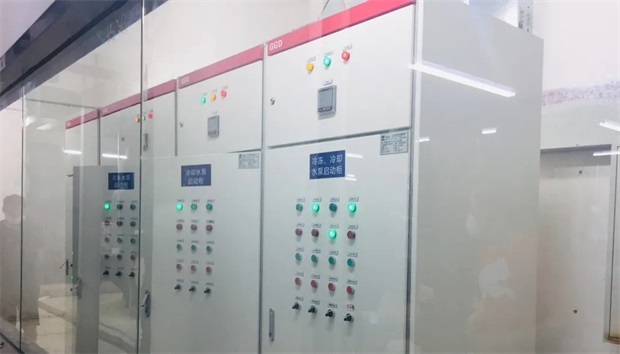

▲空调中央机房
透明玻璃窗上的简约空调控制室，简单、清楚明了地展示了空调机房的运行概况。现场管线颜色分明、管线布置合理。并按要求用镀锌废铁做好各个设备的防雷接地工作。各个控制箱就地控制，能快速、有效地控制就近设备的运行。
朱凌静
设备组 | 暖通组长
-关于制冷主机-
制冷主机采用3+1台离心式水冷机组，3+2台冷冻水泵，3+2台冷却水泵。制冷机房的设备区和电气控制区分开，布局合理，设备布置和安装十分整洁美观，保温层工艺十分细致，阀门的温度也较高，冷桥隔热处理较好。
▲制冷主机
-关于空调冷却塔-
空调冷却塔布置在屋顶，横流式冷却塔，拼接布置，土建基础架高，周围一圈有人行通道，十分美观便利。

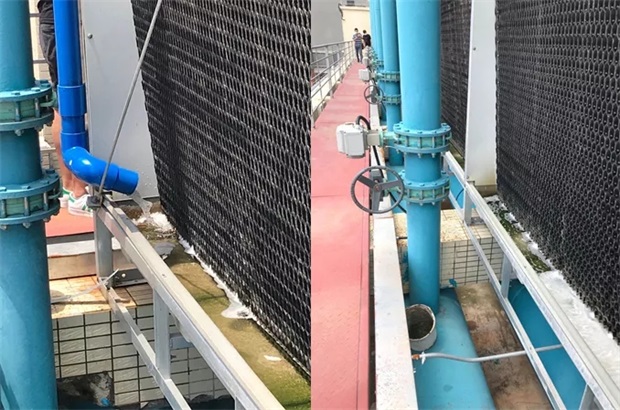

▲空调冷却塔
时至今日，技术的迭代更新愈快，在华丽著作的背后，都需要严谨的技术考量支撑，体验的提升少不了技术性的精专。学海无涯，学无止境，每位设计师与工程师，在自我精进专业修为的同时，应多走访学习，让技术成为推动新时代的力量。
