《纬纶大学堂》是集线上线下形式，通过课程分享、经验交流、专业培训等系列讲座，打造专属纬纶人的高质量交流分享平台。
进入十一月，天气稍稍转凉，但我们学习的热情缺不受影响，纬纶大学堂特邀业内资深设计师，为我们讲述关于住宅项目的通风排烟系统如何做好施工图的课程，让我们一起来回顾这堂课程吧：
纬纶国际设备组暖通组长，资深设备设计师
朱工是纬纶国际资深设备设计师，其主要担任设备设计中暖通部分。正如朱工所言“设计图可以放开手做，但施工图必须要认真严谨，差之毫厘，谬以千里，不得不严谨对待”，这次朱工以《住宅项目通风防排烟施工图》为例，跟大家分享在设计住宅项目中，如何正确处理施工图的问题。
▲朱凌静
“通风防排烟”是由送排风管道、管井、防火阀、门开关设备、送、排风机等设备组成。日常使用环境下，建筑物的通风性能及防烟、排气等，对用户的使用质量起到至关重要的作用。在住宅项目中，以通风系统为例，其有自然通风及机械通风两种形式。
自然通风：利用外部空气的压力和循环而进行空气交替。

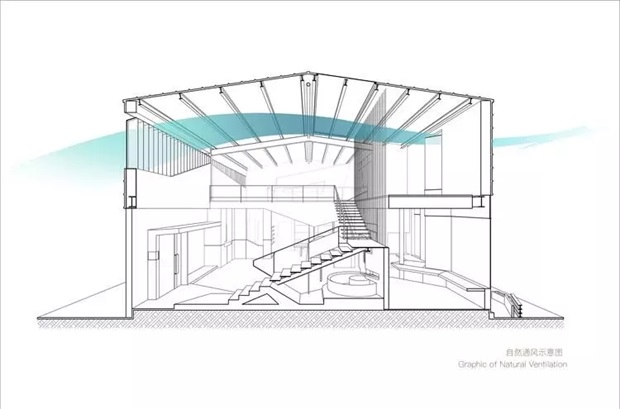

▲自然通风原理示意图
机械通风：利用换气扇等新风设备来使房间空气循环流动。

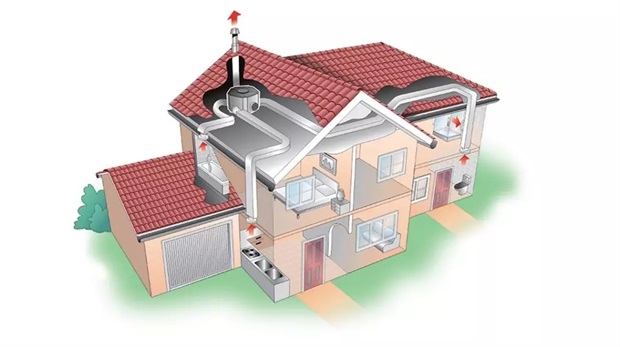

▲机械通风原理示意图
由这两套通风系统相互配搭，便形成了绝大部分建筑物的通风防排烟系统了，当然根据建筑的特性及使用环境，会出现仅靠机械通风的建筑存在（如某些地下室或密闭空间）。
朱工以广西贵港的“盛世荷城”项目的地下车库为例，在绘制施工图的时候，必须要考虑到地下车库的实际环境：车库属于地下室建筑结构，单靠自然通风难以稀释车库内的废气（如一氧化碳、二氧化硫等有害气体）以达到卫生标准。因此地下车库一般会采用机械通风。

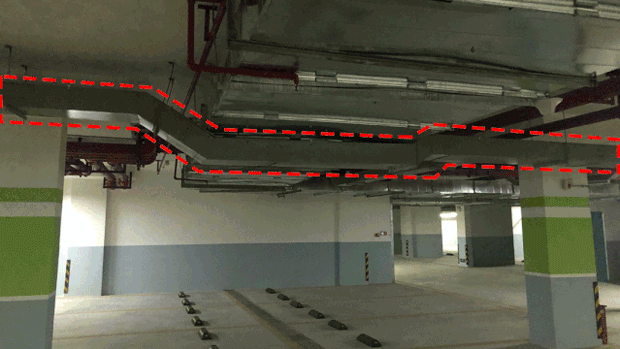

▲盛世荷城的地下车库通风系统
通风排烟，仅是住宅配套设备的其中一环，但环环相扣，切不可顾此失彼。由于涉及的专业点太多，大家都拿好笔记，以防遗漏。
▲认真听讲
项目回顾
盛世荷城
用地面积：8万㎡
项目规模：39.2万㎡
发展商：贵港小龙房地产
工程进度：2010.6
盛世荷城 |位于广西贵港市城二路与新区三路交汇处西北角。通过点式与板式的规划手法相结合，创造出舒适的超宽楼距，并留出大面积的景观绿化，为住户提供一个良好的居住环境。部分建筑采取45度角的布置，争取为更多的户型提供良好的朝向和景观，同时使小区的建筑形态更显灵动通透。建筑立面采用新古典主义风格，气质沉稳，彰显典雅。将怀古的浪漫情怀与现代人对生活的需求相结合，兼容华贵典雅与时尚现代，反映出后工业时代个性化的美学观念和文化品位。
本月的这堂课程，朱工以自身经验，结合实际案例，传授给各位学员在绘制施工图时须时刻注意的规范，让学员在设计过程中少走弯路。能在繁忙的工作之余为大家带来专业度MAX的分享讲座，纬纶大学堂讲师们的奉献精神值得我们敬仰，在此小编谨代表全体纬纶人，感谢他们的无私付出！“站在巨人的肩膀，方能看得更远”，这就是我们开设纬纶大学堂的初衷，希望有更多人，能在这个平台上，看得更远，学得更多。
